產品說明

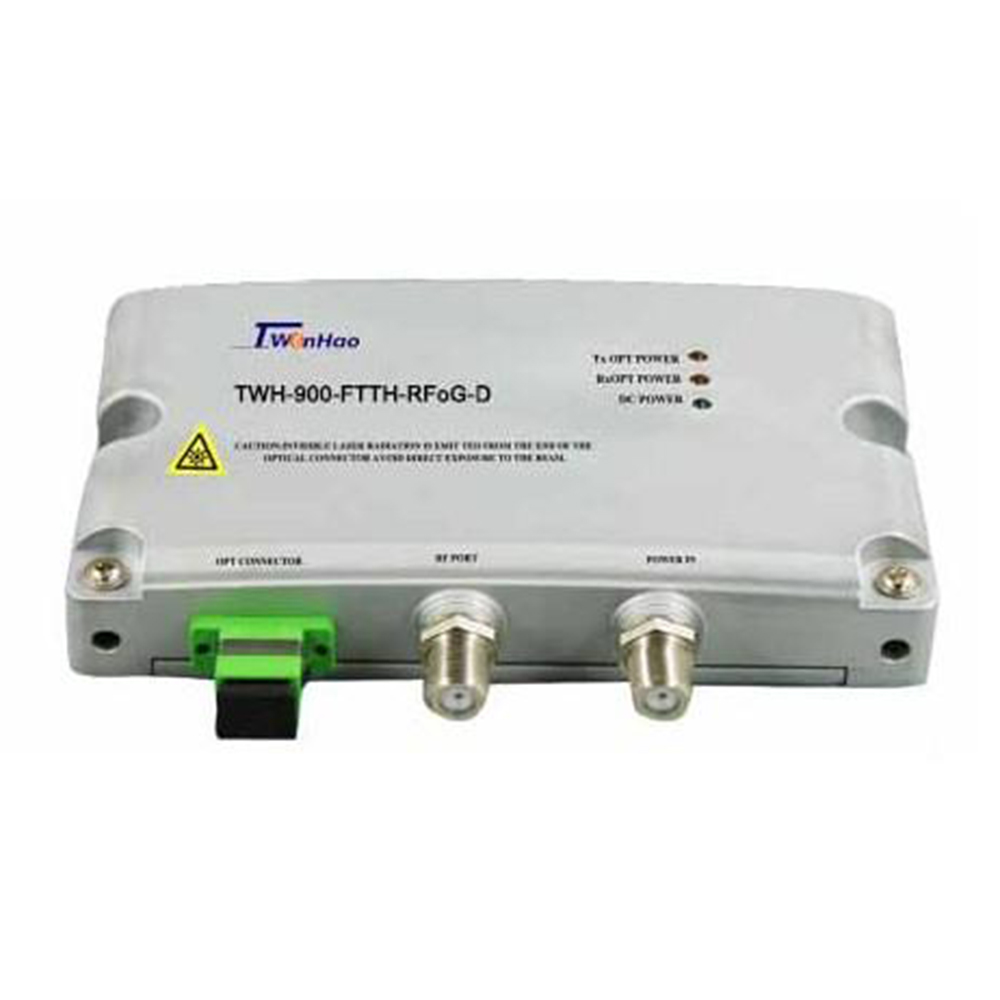

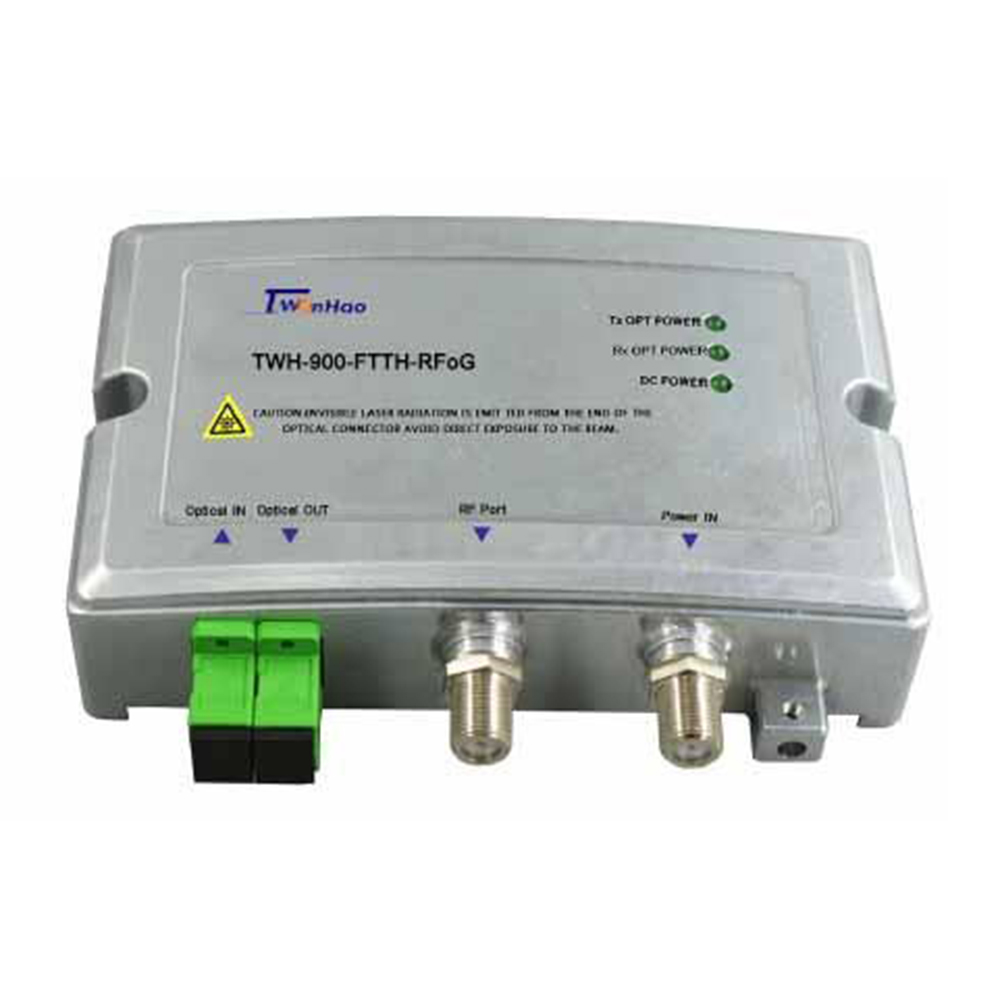

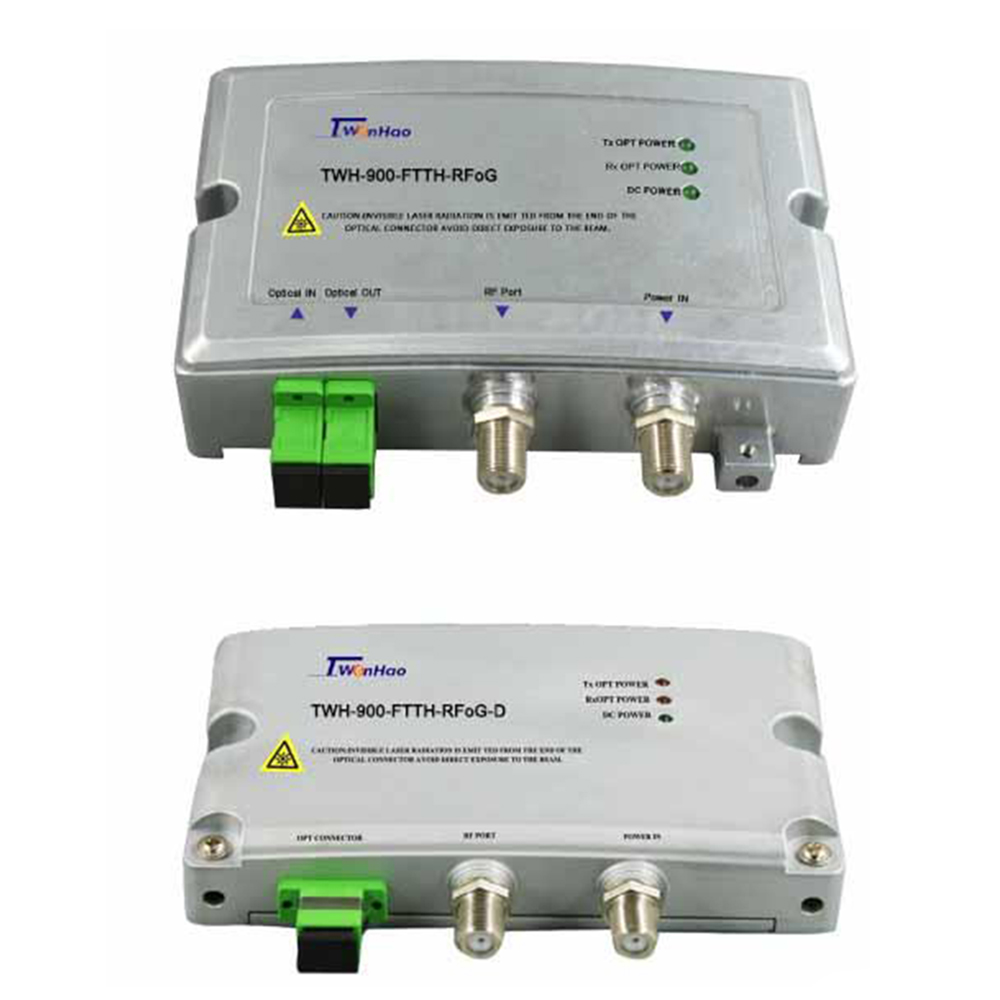

TWH-900-FTTH-RFOG系列是支持RFOG模式的雙向光接收機。
主要用于CATV FTTH網絡。

主要特征
-光學AGC功能，全GaAs MMIC放大器件。
-鑄鋁外殼，直流外部電源。
- 上行通道可配備RFOG突發模式。
-返回路徑激光開/關時間：<1.1 μs。

規格參數（標準，可定制）
-頻率范圍：5~65/87~862MHz；5~65/87~1003MHz；5~30/47~862MHz；
 5~30/47~1003MHz
-前向路徑光AGC控制范圍：-7~+2dBm
-正向路徑最大輸出電平：≥92Db μN(yùn)
-前向路徑C/N：≥51dB@-1dBm
-前向路徑C/CTB：≥63dB@-1dBm
-正向路徑C/CSO：≥60dB@-1dBm
-返回路徑光輸出波長：1310±10nm
-返回路徑光輸出功率：1 mW
- 返回路徑輸入電平范圍：75~85dB μN(yùn)
-NPR動態范圍(NPR≥30dB)：≥10dB(FP)；≥15dB(DFB)

RFOG 規格
- 從 RF 應用到 90% 光功率的最長時間（準備好到后期
 面具）：1.3我們
- 最大 10-90% 的光功率上升時間（準備好從后期掩模 10% 到
 Early-side Mask 90%):1.0 us
- 最小 10-90% 的光功率上升時間（準備好從后期模板 10% 到
 Early-side Mask 90%):100 us
- 從移除 RF 到光載波下降到其 10% 的最長時間
 穩態振幅（準備到后期模板）：1.6 us
